经典收藏 | 头颅MR矢状位中线结构解剖
正常矢状位中线结构:

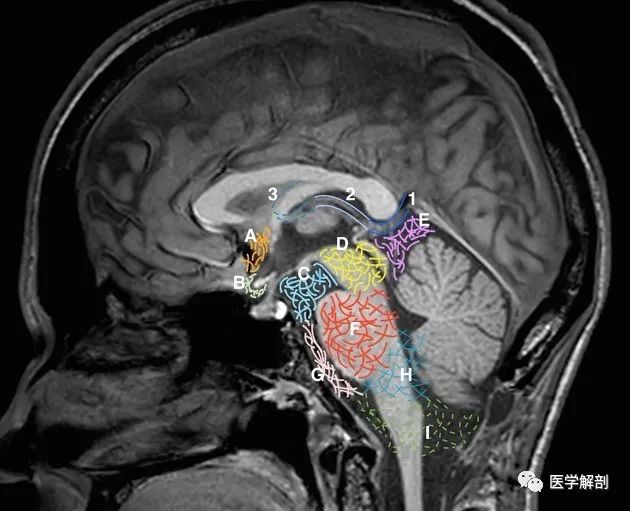

主要的静脉及脑池(the central venous vasculature and cisterns)
1. 大脑大静脉(Great cerebral vein of Galen )
2. 大脑内静脉(Internal cerebral vein)
3. 丘脑纹状静脉(Thalamostriate vein
A. 终板池(Cistern of the laminae terminalis)
B. 交叉池(Chiasmatic cistern)
C. 脚间池(Interpeduncular cistern)
D. 环池(Ambient cistern)
E. 四叠体池(Quadrigeminal cistern)
F. 小脑脑桥池(Cerebellopontine cistern)
G.桥前池(Prepontine cistern)
H. 小脑延髓侧池( Lateral cerebellomedullary cistern)
I. 枕大池(Cisterna magna)

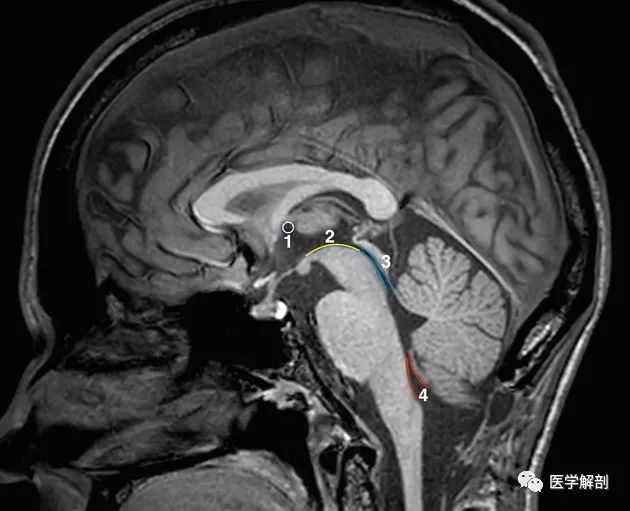

脑脊液循环的通道(the continuity of the CSF flow channels)
1.孟氏孔(foramen of Monroe)
2. 中脑的上缘凸面构成第三脑室后壁(Posterior floor of the third ventricle formed by the convex superior border of the midbrain)
3. 中脑导水管(Cerebral aqueduct of Sylvius)
4. 第四脑室正中孔(Median aperture of Magendie)

部分间脑及脑干的重要轮廓(some of the major contours of the brainstem and diencephalon)
1.穹隆体(Body of the fornix )
2. 终板(Laminae terminalis)
3. 穹窿柱至乳头体(Columns of the fornix leading into the mammilary bodies )
4. 正常的中脑凸面轮廓(The normal convex border of the midbrain)
5. 中脑被盖(Tegmentum of the midbrain )
6. 中脑顶盖(Tectum of the midbrain)

趁热,快快用上图复习一下吧。
作者:Dr Coenraad Hattingh
