高清头颅静脉系统解剖(必点收藏)

[复制链接]

430

主题

655

帖子

3053

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
3053
QQ
发表于 2019-4-26 18:51:47 | 显示全部楼层 |阅读模式

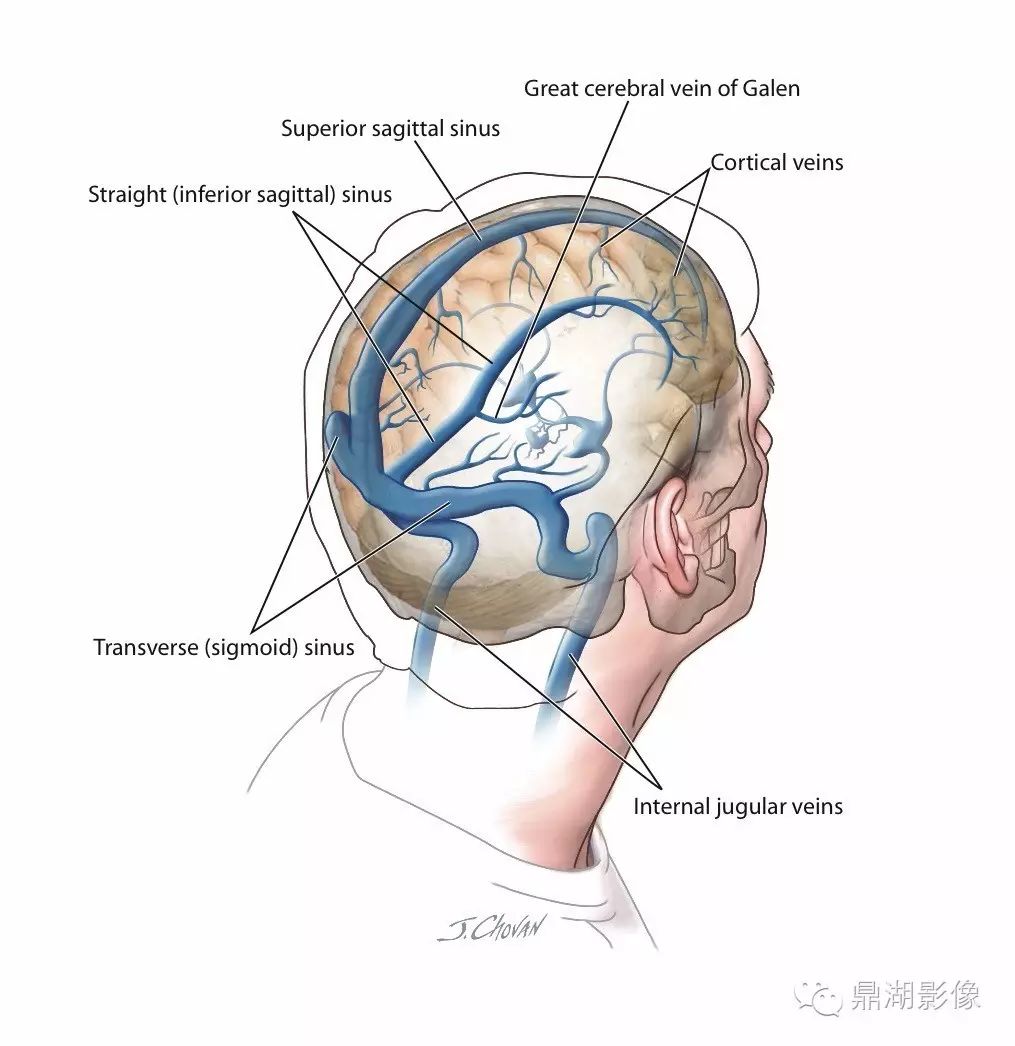

  脑静脉系统的血液循环在保障脑血液流通、血供稳定上具有重要作用。现代医学对脑血管疾病的研究大多集中于脑动脉系统,而脑静脉系统疾病研究相对较少。原因除因其发病率较脑动脉系统低外,还与脑静脉系统本身解剖结构复杂、变异较多、检查方法受限、临床表现多样化、病变诊断较困难有关。随着影像医学的飞速发展,新设备和新技术的不断出现及应用,脑静脉系统疾病的检出率大为提高。但这一切的前提是对脑静脉解剖要足够了解,今天就来学习一下。

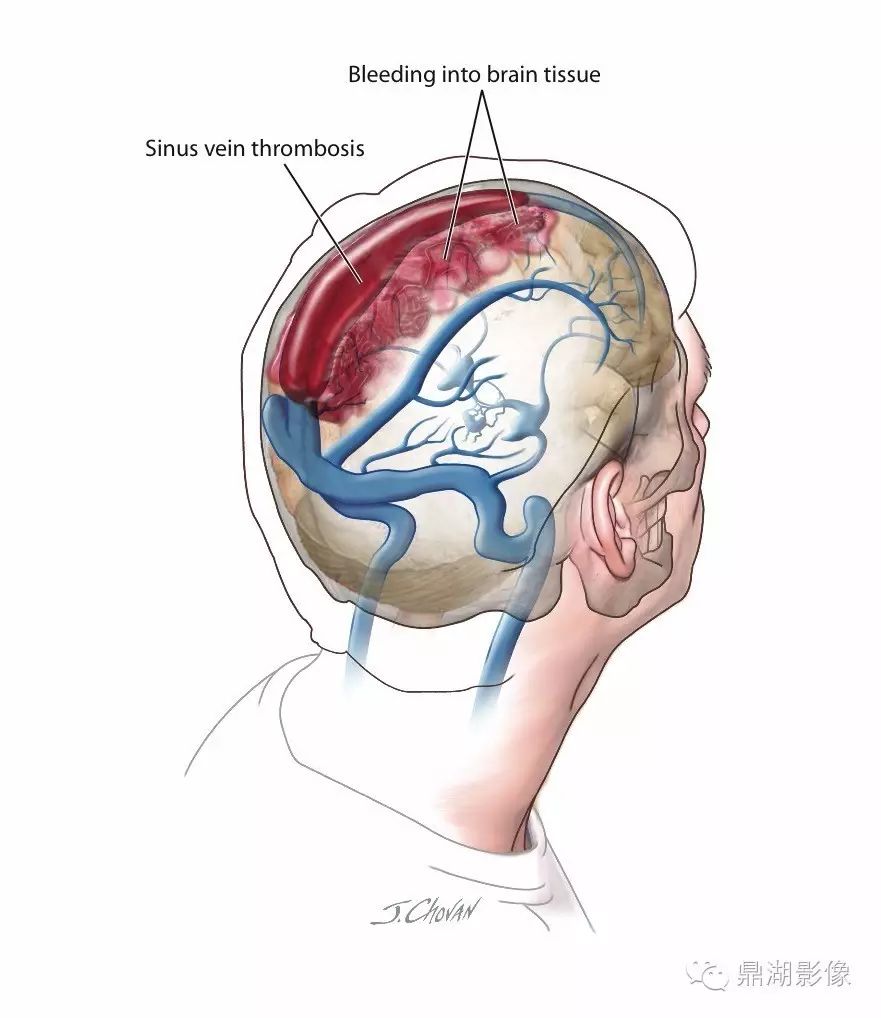

  颅内静脉系统血栓形成(CVST)
  开始讲解
  脑的静脉按照部位不同,可分为大脑静脉,间脑静脉,脑干静脉,小闹静脉。各静脉之间存在广泛联系。大脑静脉分浅深两组。大脑浅静脉组接受大脑皮质和皮质下髓质的静脉血,大脑深静脉组接受室周髓制,基底核,内囊,脉络丛及间脑背面的静脉血,两者在脑内和脑外广泛连接。

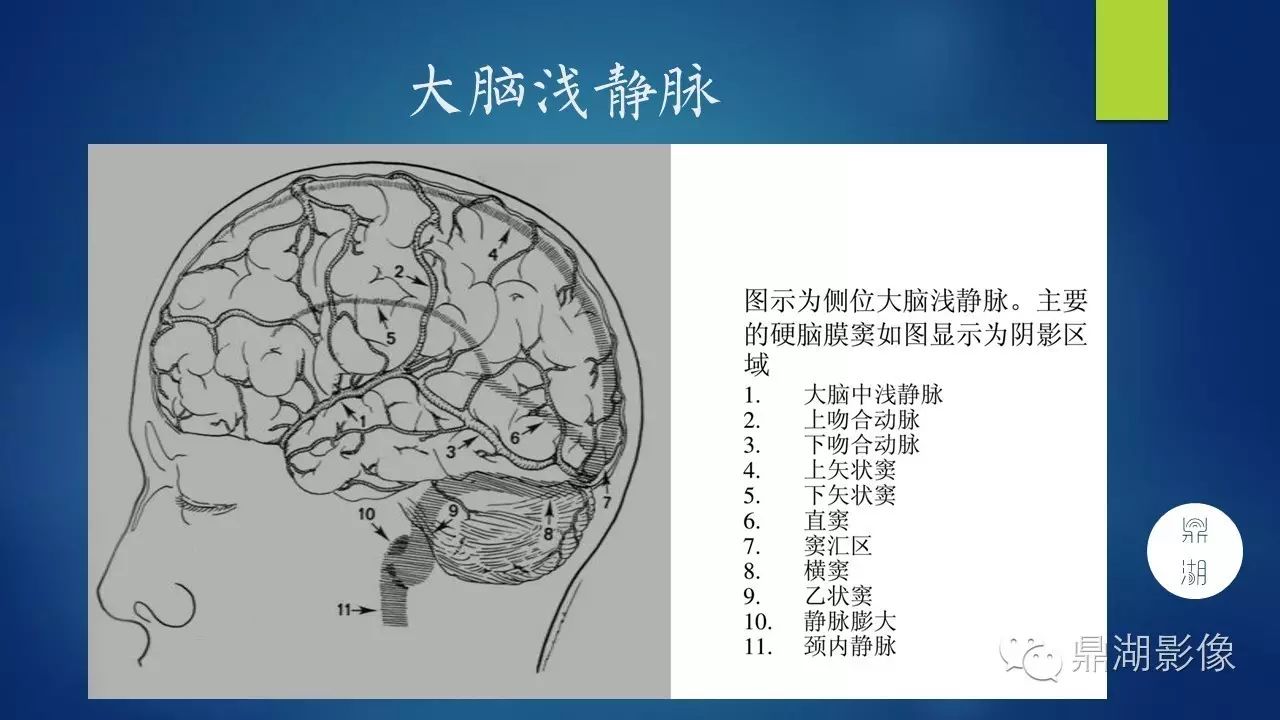

  大脑浅静脉
  小脑静脉
  正位(A)和侧位(B)解剖图展示了涉及椎-基底动脉系统的脑桥中脑静脉解剖结构。1.脚间静脉;2.罗森塔尔基底静脉;3.大脑后动脉;4.小脑上静脉;5.脑桥中脑前静脉;6.岩部静脉;7.小脑前下动脉;8.椎动脉;9.前髓静脉;10.小脑后下动脉;11.基底动脉;12.脑桥横静脉;13.中脑外侧静脉;14.大脑内静脉;15.下矢状窦;16.大脑大静脉;17.直窦;18.上矢状窦。

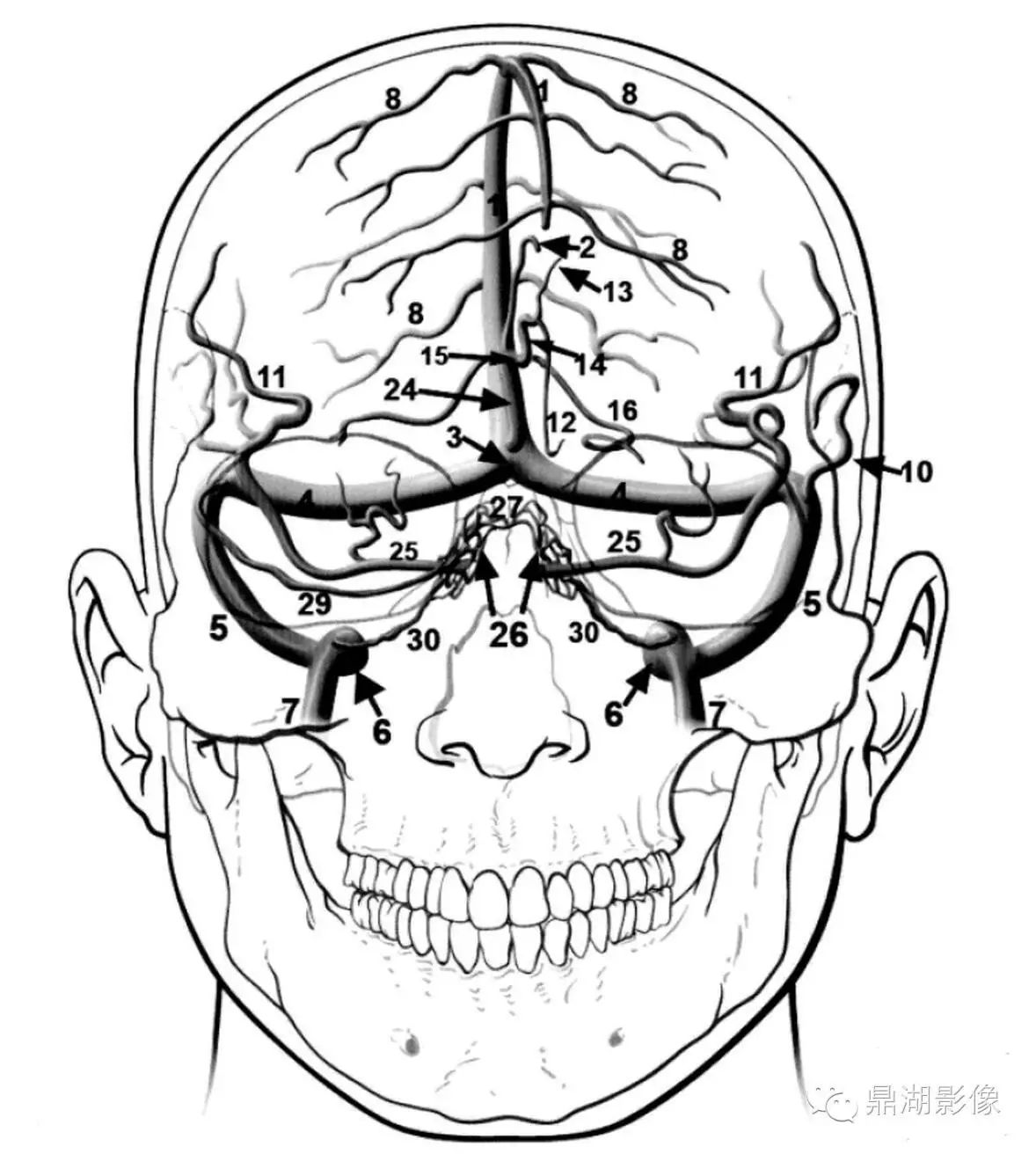

  1、上矢状窦 2、下矢状窦 3、窦汇 4、横窦 5、乙状窦 6、颈静脉球 7、颈内静脉 8、浅表皮层静脉 9、静脉 10、大脑中浅静脉 11、透明隔静脉 12、丘脑纹状体静脉 13、大脑内静脉 14、大脑大静脉 15、基底静脉 24、直窦 25、蝶顶窦 26、海绵窦 27、海绵间窦 29、岩上窦 30、岩下窦

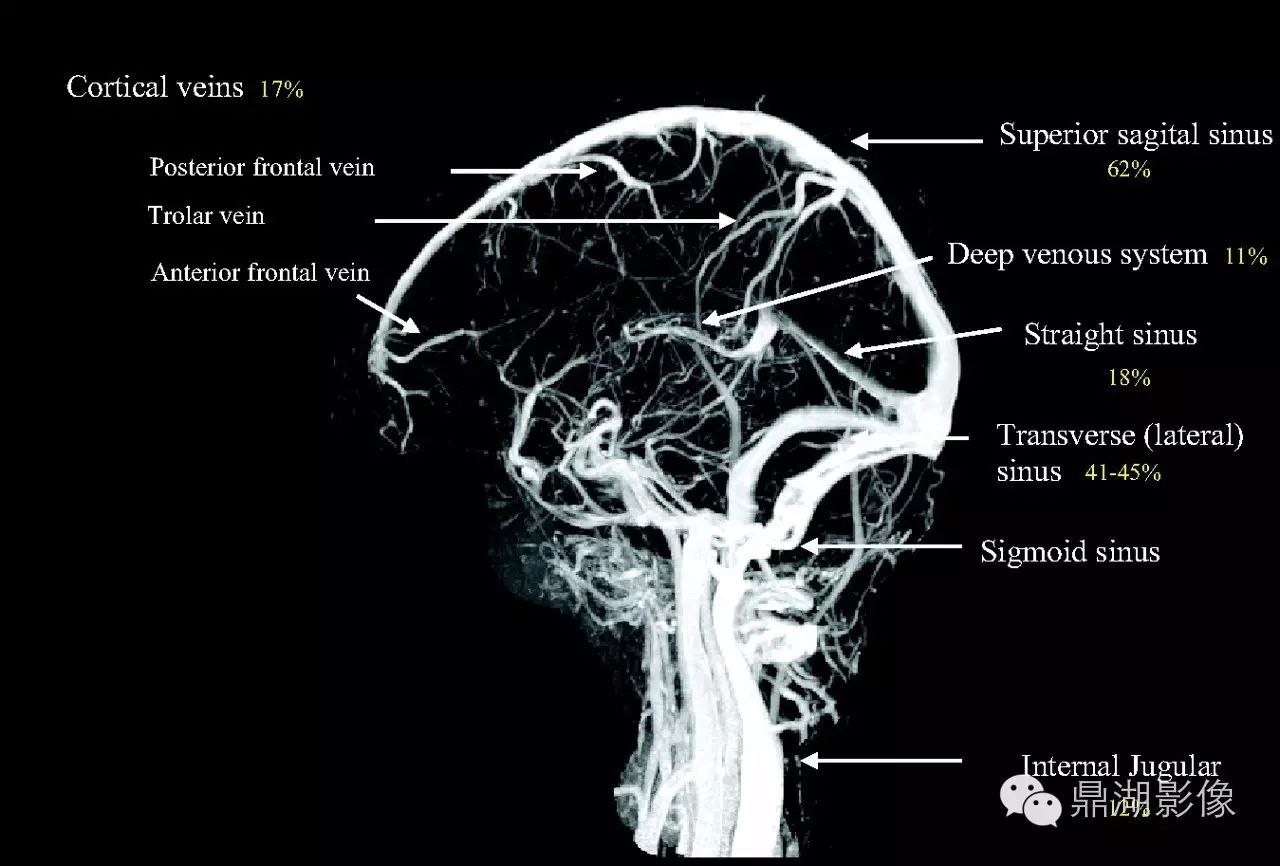

  vein of trolard 上吻合静脉
  vein of labbe下吻合静脉
  superficial middle cerebral vein大脑浅中静脉(SMCV)cortical vein皮质静脉
  posterior frontal vein额后静脉
  anterior frontal vein额前静脉

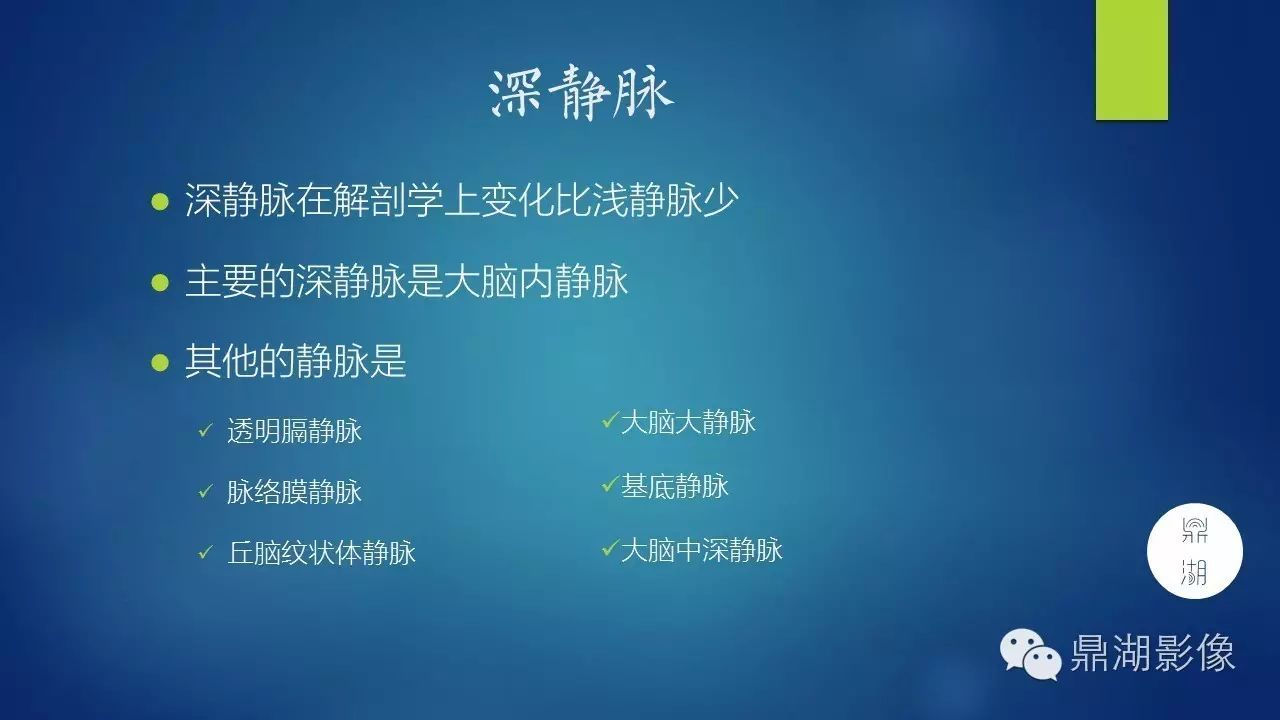

  deep venous system深静脉系统
  superior sagittal sinus 上矢状窦(SSS)
  straight sinus直窦(SS)
  Transverse sinus横窦(TS)internal jugular vein颈内静脉(IJV)
  Cavernous sinus海绵窦(CS)
  deep middle cerebral vein大脑中深静脉(DMCV)
  Vein of Gallen盖伦静脉
  sigmoid sinus乙状窦
  superior ophthalmic vein 眼上静脉
  superior petrosal sinus岩上窦(SPS)
  sinus confluence窦汇(同torcular herophili)
  internal cerebral veins大脑内静脉
  frontoplar额极静脉
  basal vein of Rosenthal罗森塔尔基底静脉
  vein of gallen盖伦静脉
  septal sinus膈静脉
  parietal veins顶叶静脉
颈内静脉(断面观)

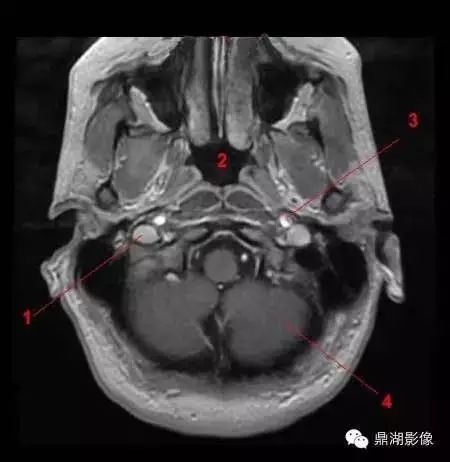

颈内静脉和椎静脉(磁共振断面)
  1.颈内静脉;2.鼻咽;3.颈内动脉;4.小脑
  颈内静脉和椎静脉(磁共振断面)
  1.颈内动脉;2.颈静脉球;3.乙状窦;4.小脑
  颈内静脉和椎静脉(磁共振断面)
  1.大脑内静脉;2.大脑大静脉;3.直窦;4.上矢状窦
