脑动脉供血区域图示

[复制链接]

492

主题

770

帖子

3790

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
3790
QQ
发表于 2019-4-26 18:54:45 | 显示全部楼层 |阅读模式
红色ACA:大脑前动脉
黄色MCA:大脑中动脉
绿色PCA:大脑后动脉
蓝色PICA:小脑后下动脉
紫色AICA:小脑前下动脉
灰色SCA:小脑上动脉
浅蓝Branches from Vertebral arteries:椎动脉分支
墨绿Branches from Basilar artery:基底动脉分支
天蓝ACHA:脉络膜前动脉
橙色LSA:豆纹动脉

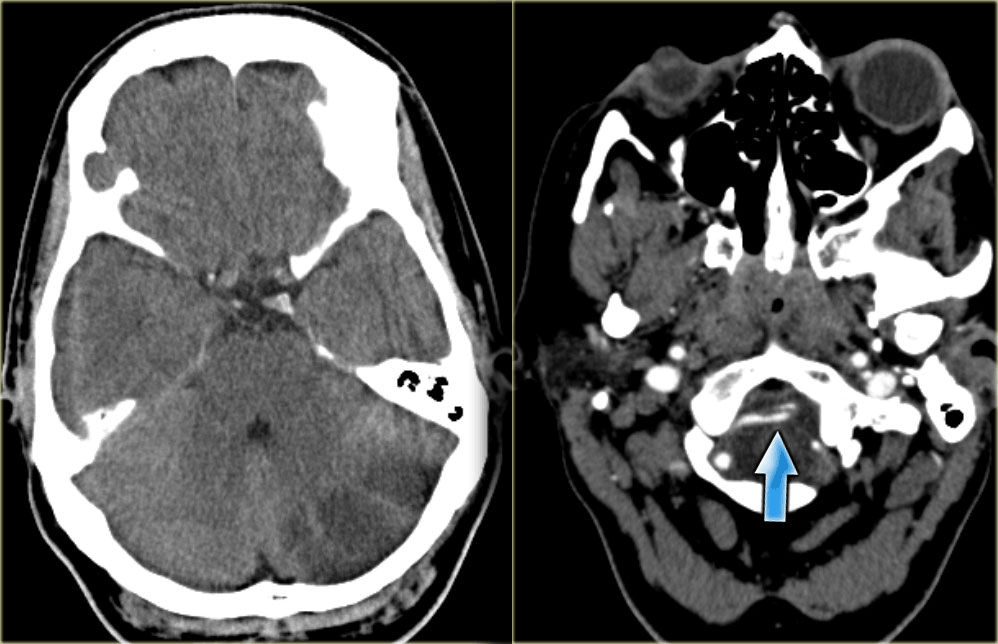

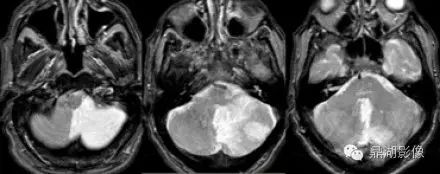

小脑后下动脉梗塞



小脑上动脉梗塞

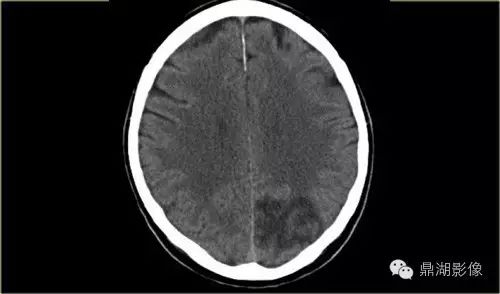

大脑前动脉梗塞

A1:起始部—前交通动脉,发出内侧豆纹动脉,供应尾状核头部和内囊前肢
A2:前交通动脉——胼周动脉——胼缘动脉
A3:皮层支

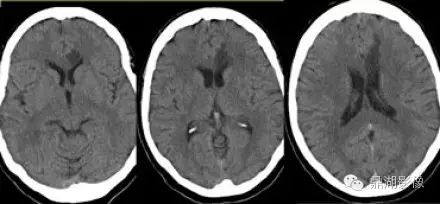

脉络膜前动脉梗塞

脉络膜前动脉由颈内动脉发出,供应海马,内囊后肢及其外侧



大脑中动脉梗塞(同时累及深穿支及皮层支)

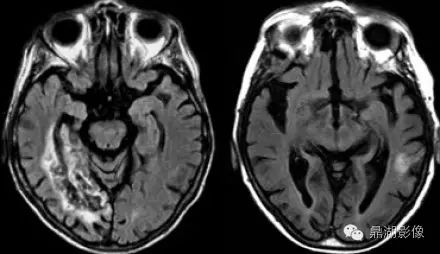

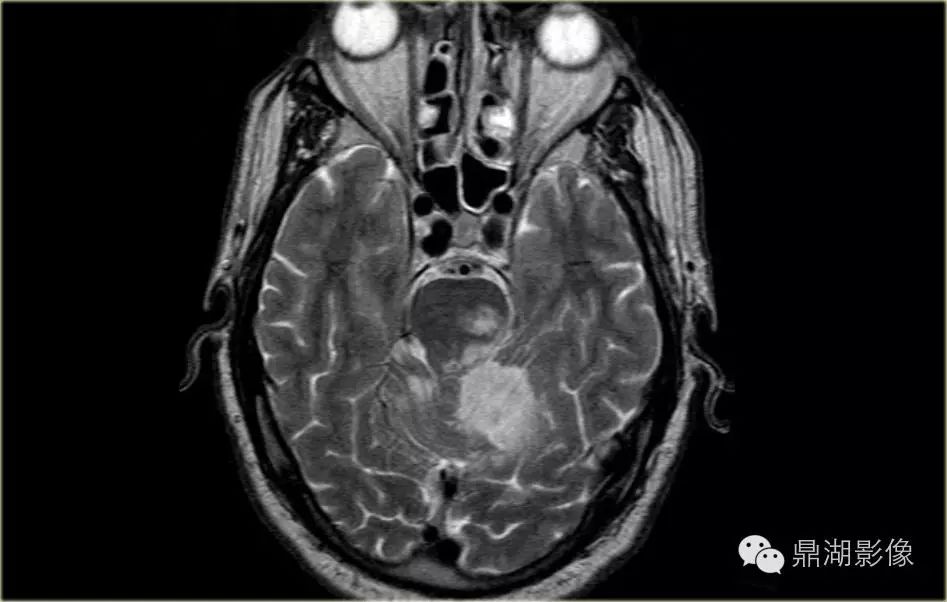

大脑后动脉梗塞(大脑后动脉供应丘脑、枕叶、中脑)

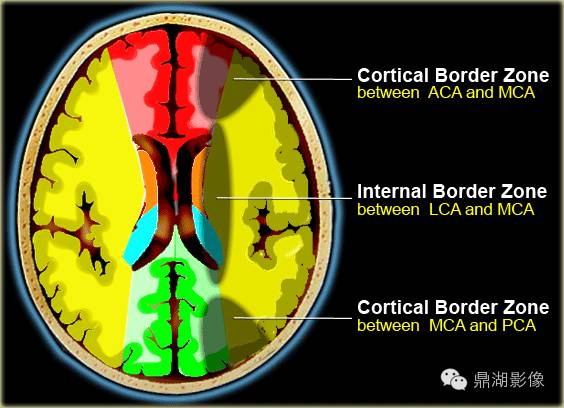

分水岭梗塞(外分水岭和内分水岭)

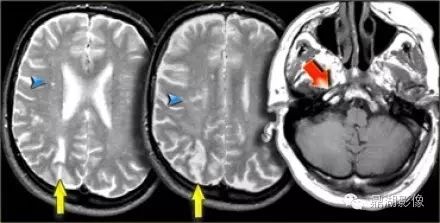

SSS:上矢状窦
Vein of Labbe:labbe静脉-汇入横窦
Inernal cerebral veins:大脑内静脉-汇入Galen静脉
Sphenoparietal sinus:蝶顶窦-汇入海绵窦
