史上最全脑室解剖图谱
来源:leon的世界


三脑室在哪?

矢状位

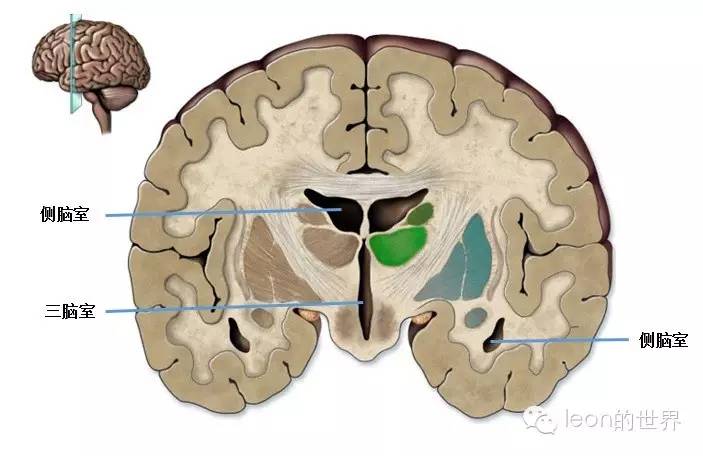

冠状位

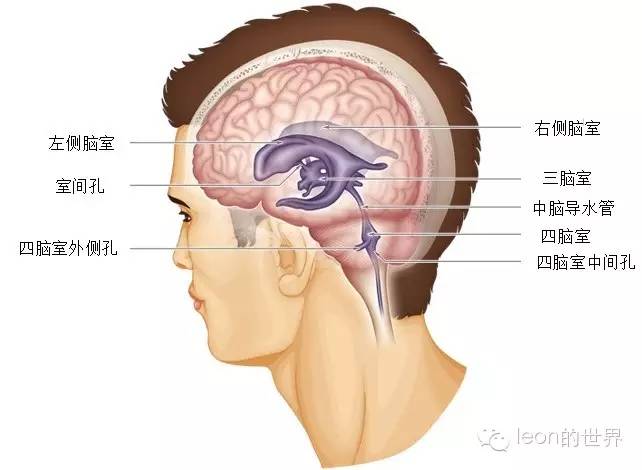

三脑室通过双侧室间孔与双侧脑室相连,通过中脑导水管与四脑室相连










周围结构

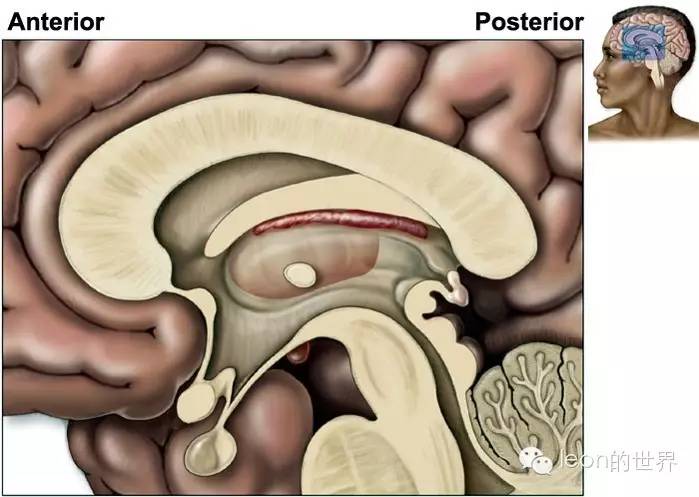

蓝色字体:1.穹窿 2.侧脑室 3.胼胝体 4.扣带回 5.旁中央沟 6.矢状窦 7.蛛网膜颗粒 8.顶枕沟 9.直窦 10.小脑 11.四脑室 12.中脑导水管 13.松果体 14.脉络丛 15.前联合 16.视交叉 17.垂体 18.乳头体 19.动眼神经(图示中神经走行位置和方向错误)

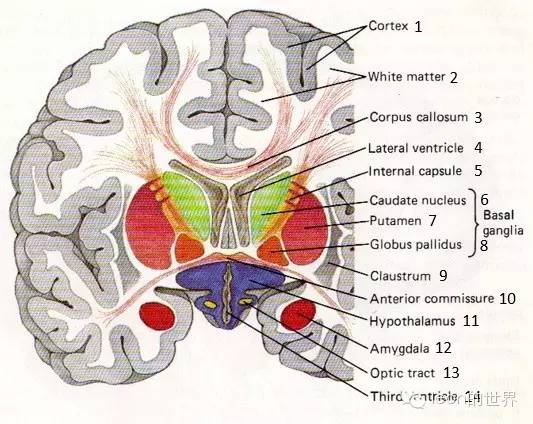

1.皮质 2.白质 3.胼胝体 4.侧脑室 5.内囊 6.尾状核 7.壳 8.苍白球 9.屏状核 10.前联合 11.下丘脑 12.杏仁核 13.视束 14.三脑室

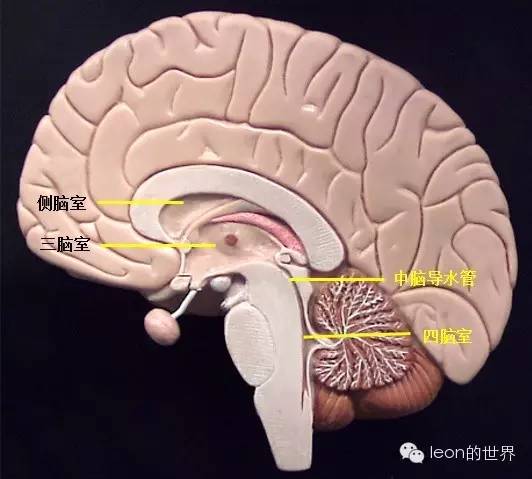

1.胼胝体 2.侧脑室 3.穹窿 4.丘脑 5.下丘脑 6.三脑室 7.中脑导水管 8.四脑室




1.侧脑室 2.三脑室 3.内囊 4.丘脑 5.豆状核 6.屏状核 7.杏仁核




1.胼胝体 2.侧脑室 3.穹窿 4.丘脑 5.下丘脑 6.三脑室 7.中脑导水管 8.四脑室 9.松果体




节选一些:9.三脑室 10.丘脑 11.内囊 12.壳 13.外囊 14.尾状核 16.侧脑室 18.穹窿 19.胼胝体 26.杏仁核

学会了吗?自己再辨认一遍吧!Enjoy
